电子螺旋秤

电子螺旋秤,又名螺旋给料机,具有体积小,重量轻,结构简单紧凑等优势,可对粉状、细颗粒物料进行控制、给料、动态计量、连续输送的生产设备,广泛应用于电力、煤炭、建材等行业中的粉体物料或小颗粒物料的连续计量与配料。

称重螺旋输送主体:含轴、壳体、叶片等,采用先进机加工工艺,运输叶片的选用可根据物料分为:带式、实体、叶片面型,针对不同物料选用叶片,减少物料自身重量对螺旋输送机主体的摩擦力。

安装要求:

安装方式选择多样:水平安装或者大倾角输送,可直接对接进料设备,不需单独铺设地基,移动;多元化的对接方式:进料口、出料口均可选用布袋、法兰、万向球对接。

点此询价

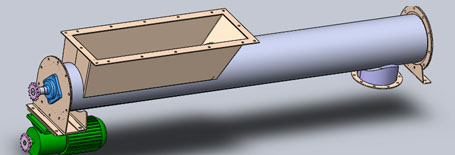

单管螺旋秤
Product Feature

1.可用于水平或带有倾角的运输环境当中使用;

2.整体设计密封性好,符合文明生产理念;

3.能较好规避运输过程中,粉尘外泄对环境所造成的污染;

4.消除运输中粉料回流、结拱、冲料等现象;

5.安装位置灵活:水平安装,垂直安装,倾斜安装;

6.可根据客户现场需求改变安装位置;

7.支持客户非标定制。


单管螺旋秤

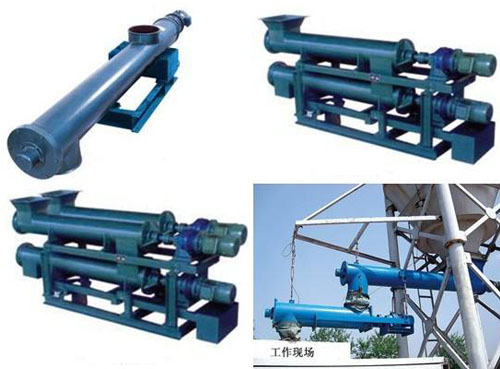

双管螺旋秤
Product Feature

1.具有独特的稳流结构;

2.喂料螺旋和计量螺旋同步调速,重量信号真实,计量精度高;

3.螺旋叶片选用锰钢材料精加工制作,耐磨性强使用寿命长;

4.采用密封结构减少粉尘外扬;

5.产量≥55T/H请采用双管螺旋秤;

6.支持客户非标定制。


双管螺旋秤

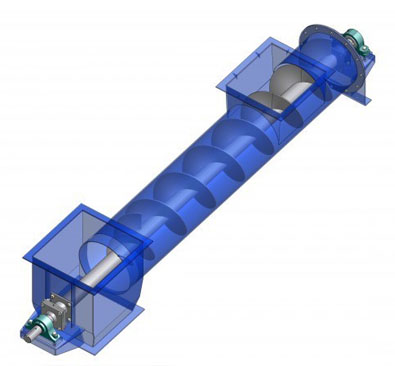

主要部件结构

螺旋秤一般可分为单管螺旋秤(同时完成计量与输送工作)与双管螺旋秤(喂料螺旋:稳流与输送;计量螺旋:计量与输送),这其中的差异显而易见,双管螺旋给料秤稳流效果更好,且精度更高。单管螺旋或因安装空间或设计成本限制被较多选用。

1.螺旋给料机相关参数

控制精度:±1% 称量范围:0-100t/h
螺旋直径:100-400㎜ 螺旋转速:40-85r/min
进出料口距离 1500-4000㎜

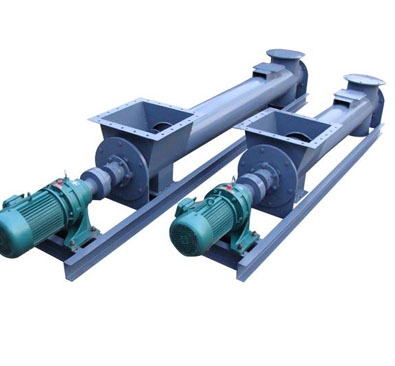

螺旋计量秤

2.电机减速机一线品牌

国内一线品牌,齿轮减速机整体体积小,运行噪音低,承载转距大
根据物料输送小时量选定功率,运输过程均匀、快速上料


计量螺旋秤

3.称重控制仪表触屏式设计

触屏式设计,一键式标定操作,校准工作简单方便,支持RS485/RS232通信接口和打印功能

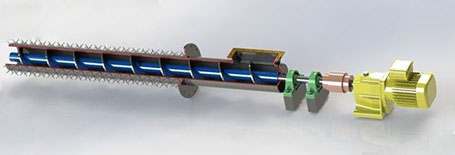

螺旋计量秤结构

工作原理

工作原理:

当称重传感器检测到重量信号与速度信号后进入内部计算,经A/D转换后,滤波整形处理后送入微处理器进行运算。产生瞬时流量和累计流量;瞬时流量即过程产量与设定流量进行比较及再次计算产生的输出,通过变频器的输出频率从而控制皮带运行速度,来实现对过程变量的控制。螺旋秤一般可分为单管螺旋秤(同时完成计量与输送工作)与双管螺旋秤(喂料螺旋:稳流与输送;计量螺旋:计量与输送),这其中的差异显而易见,双管螺旋给料秤稳流效果更好,且精度更高。单管螺旋或因安装空间或设计成本限制被较多选用。

如您对我们的产品感兴趣,
可点击在线咨询在线咨询

螺旋给料机

产品参数表

规格
主要技术性能
驱动装置
驱动装置

重量

(kg)

直径

长度

(m)

产量

(t/h)

转速

min -1

减速机
电动机
型号
速比

功率

(kw)

U200
-10
9
60
ZQ250
23.34
1.1
726
U200
-20
9
60
ZQ250
23.34
1.5
1258
U250
-10
15.6
60
ZQ250
23.34
2.2
960
U250
-20
15.6
60
ZQ250
23.34
3
1750
U300
-10
21.2
60
ZQ350
23.34
3
1373
U300
-20
21.2
60
ZQ350
23.34
4
2346
U400
-10
51
60
ZQ400
23.34
5.5
1911
U400
-20
51
60
ZQ500
23.34
11
2049
U500
-10
87.5
60
ZQ400
23.34
7.5
2381
U500
-20
87.5
60
ZQ650
23.34
18.5
5389
U600
-10
134.2
45
ZQ750
23.34
22
3880
U600
-10
134.2
45
ZQ850
23.34
55
7090
